Парадокс Роберваля: почему весы не обращают внимания, где лежит груз

В XVII веке французский математик Жиль Персонн де Роберваль создал весы, которые поставили в тупик лучших механиков своего времени.

На первый взгляд всё выглядело неправильно. Если положить одинаковый груз ближе к одному краю чаши, а на другой чаше — ближе к противоположному краю, казалось бы, одна сторона должна перевесить другую.

Но этого не происходит.

Именно поэтому это явление получило название парадокса Роберваля.

Почему раньше делали только подвесные чаши?

До появления конструкции Роберваля почти все весы выглядели одинаково — чаши подвешивались снизу к коромыслу.

Это было не случайно.

Если просто закрепить чаши сверху, возникнут сразу две проблемы.

Первая — при наклоне коромысла чаши тоже наклонятся, и груз может соскользнуть.

Вторая — результат взвешивания станет зависеть от того, куда именно положили груз.

Поэтому инженеры долго не могли создать удобные весы с чашами сверху.

Рисунок 1. Обычные рычажные весы с подвесными чашами — их преимущества и недостатки.

Что придумал Роберваль?

Главная идея Роберваля оказалась удивительно простой.

Вместо обычного коромысла он использовал шарнирный параллелограмм.

Благодаря этому механизму:

• чаши всегда остаются горизонтальными;
• груз не соскальзывает;
• положение груза на чаше практически не влияет на результат взвешивания.

Именно это изобретение сделало конструкцию настоящим прорывом.

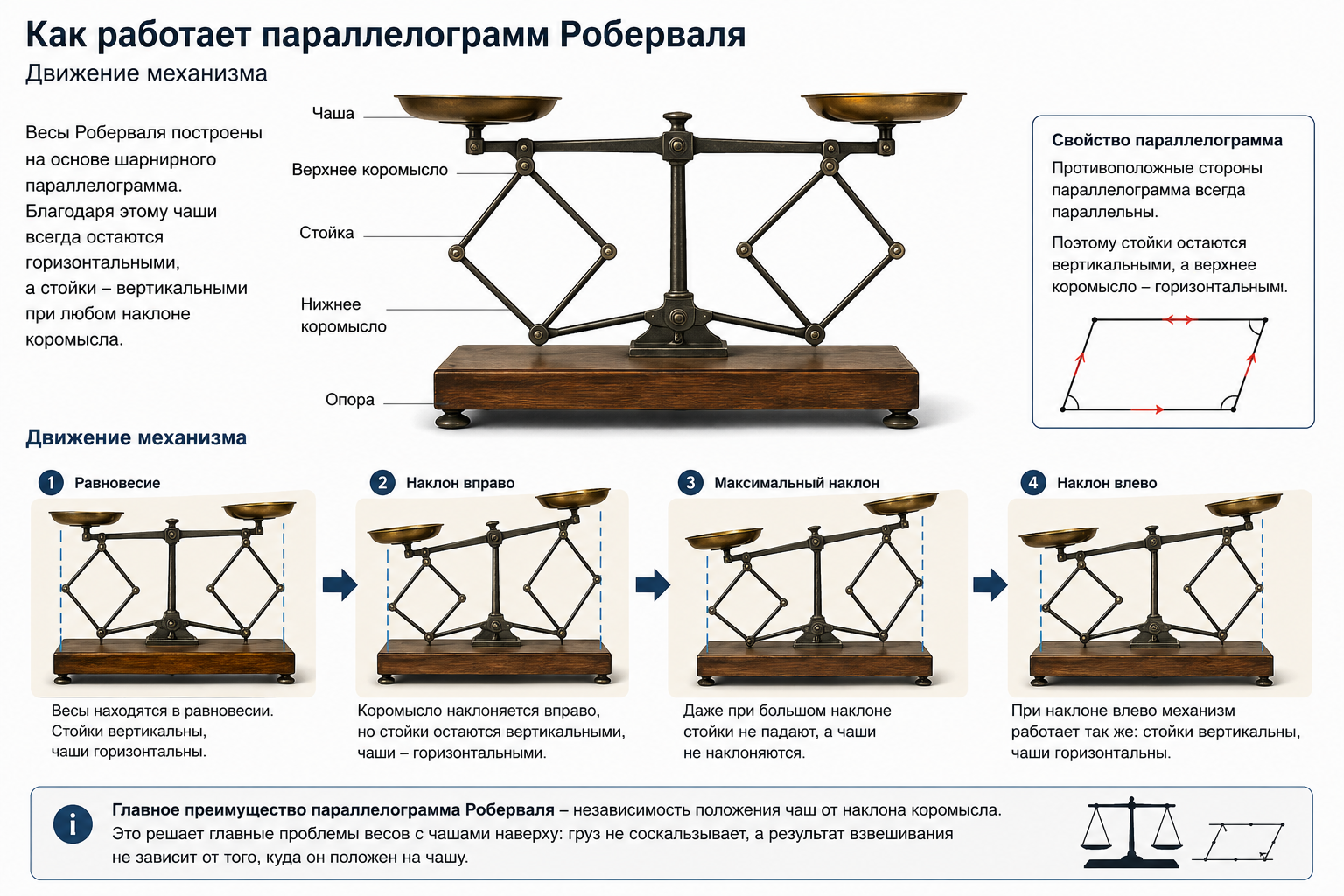

Рисунок 2. Как работает шарнирный параллелограмм Роберваля.

В чём заключается парадокс?

Представьте две одинаковые гири.

На левой чаше гиря лежит у внутреннего края.

На правой — у внешнего.

Интуитивно кажется, что правая гиря должна создавать больший момент и перевесить.

Но весы продолжают показывать равновесие.

Почему?

Потому что в конструкции Роберваля работают не только силы тяжести, но и дополнительные силы, возникающие в шарнирах.

Именно они компенсируют смещение груза.

Поэтому для весов имеет значение масса, а не место, где лежит предмет.

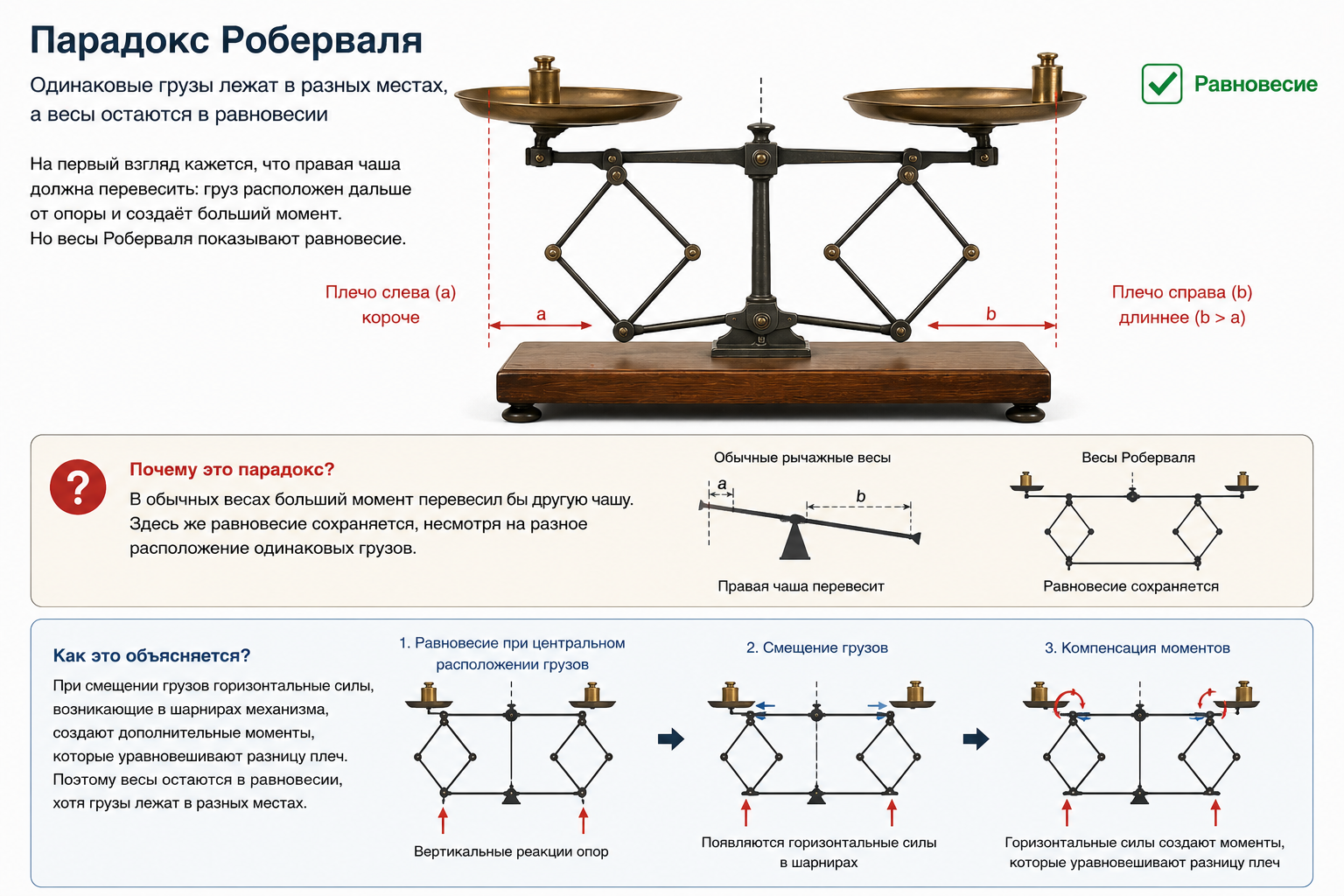

Рисунок 3. Парадокс Роберваля: одинаковые грузы расположены по-разному, но весы остаются в равновесии.

Простое объяснение

Можно представить себе чашу как жёсткую платформу.

Как бы вы ни передвигали груз по этой платформе, вся система остаётся связанной шарнирами.

Механизм автоматически перераспределяет усилия.

В результате на коромысло передаётся одна и та же нагрузка независимо от положения груза.

Поэтому весы продолжают сохранять равновесие.

Почему это казалось невозможным?

Сегодня такое объяснение выглядит очевидным.

Но в XVII веке механика только формировалась.

Учёные умели рассчитывать обычные рычаги, но ещё не понимали работу сложных шарнирных механизмов.

Поэтому конструкция Роберваля казалась нарушением законов физики.

Правильное объяснение появилось только спустя более ста лет.

Были ли у этих весов недостатки?

Да.

Чем больше в механизме шарниров, тем выше трение.

Кроме того, конструкция очень чувствительна к качеству изготовления.

Даже небольшая ошибка при сборке вызывала дополнительные внутренние напряжения, снижавшие точность измерений.

Поэтому, несмотря на свою гениальность, весы Роберваля постепенно уступили место более совершенным конструкциям.

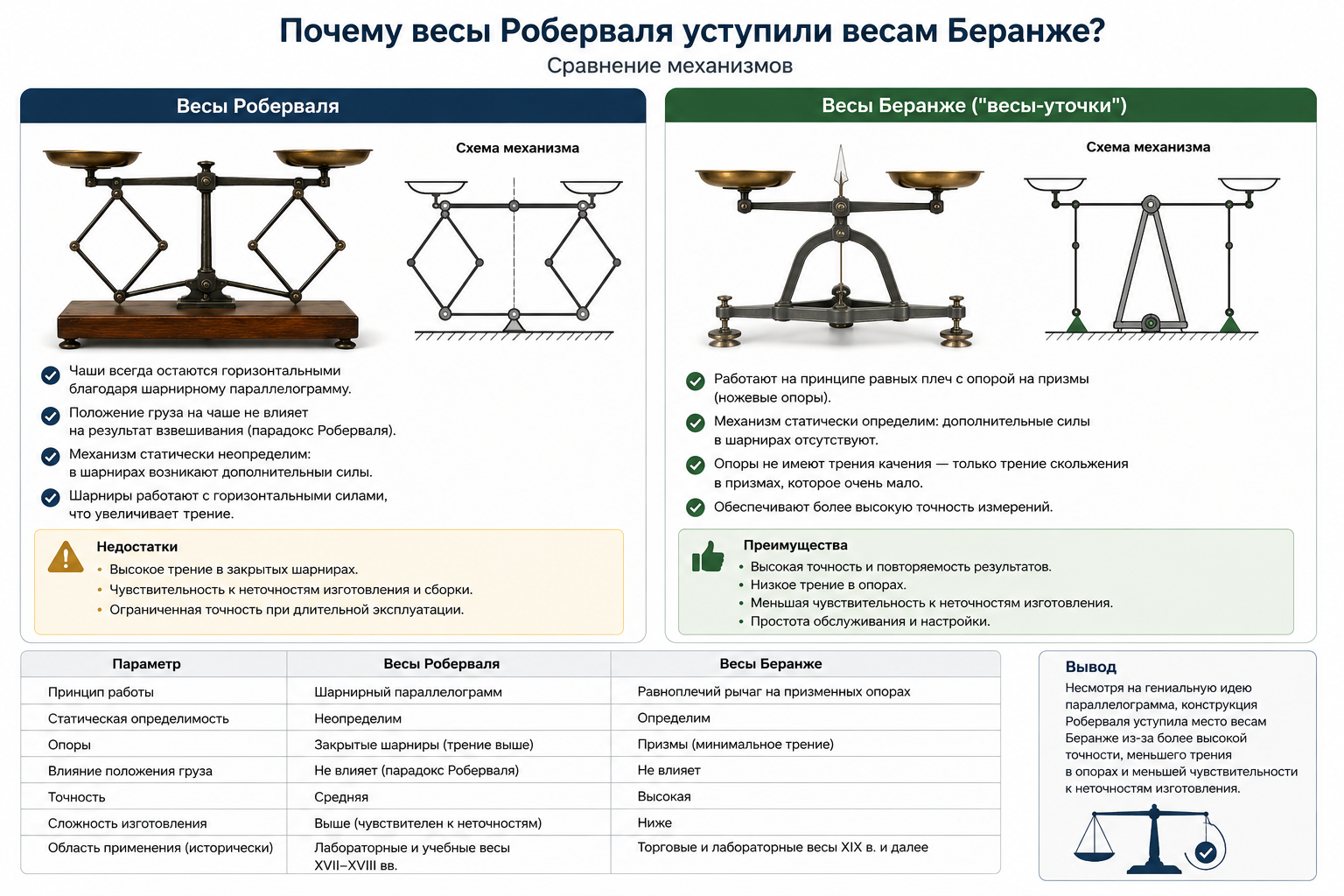

Рисунок 4. Почему конструкция Роберваля уступила весам Беранже: сравнение двух механизмов.

Почему они всё равно вошли в историю?

Весы Роберваля стали первыми массовыми весами с чашами сверху.

Именно они доказали, что удобство работы можно совместить с высокой точностью.

Позже на их основе появились более совершенные конструкции, в том числе знаменитые весы системы Беранже, которые десятилетиями использовались в магазинах, на рынках и в лабораториях по всему миру.

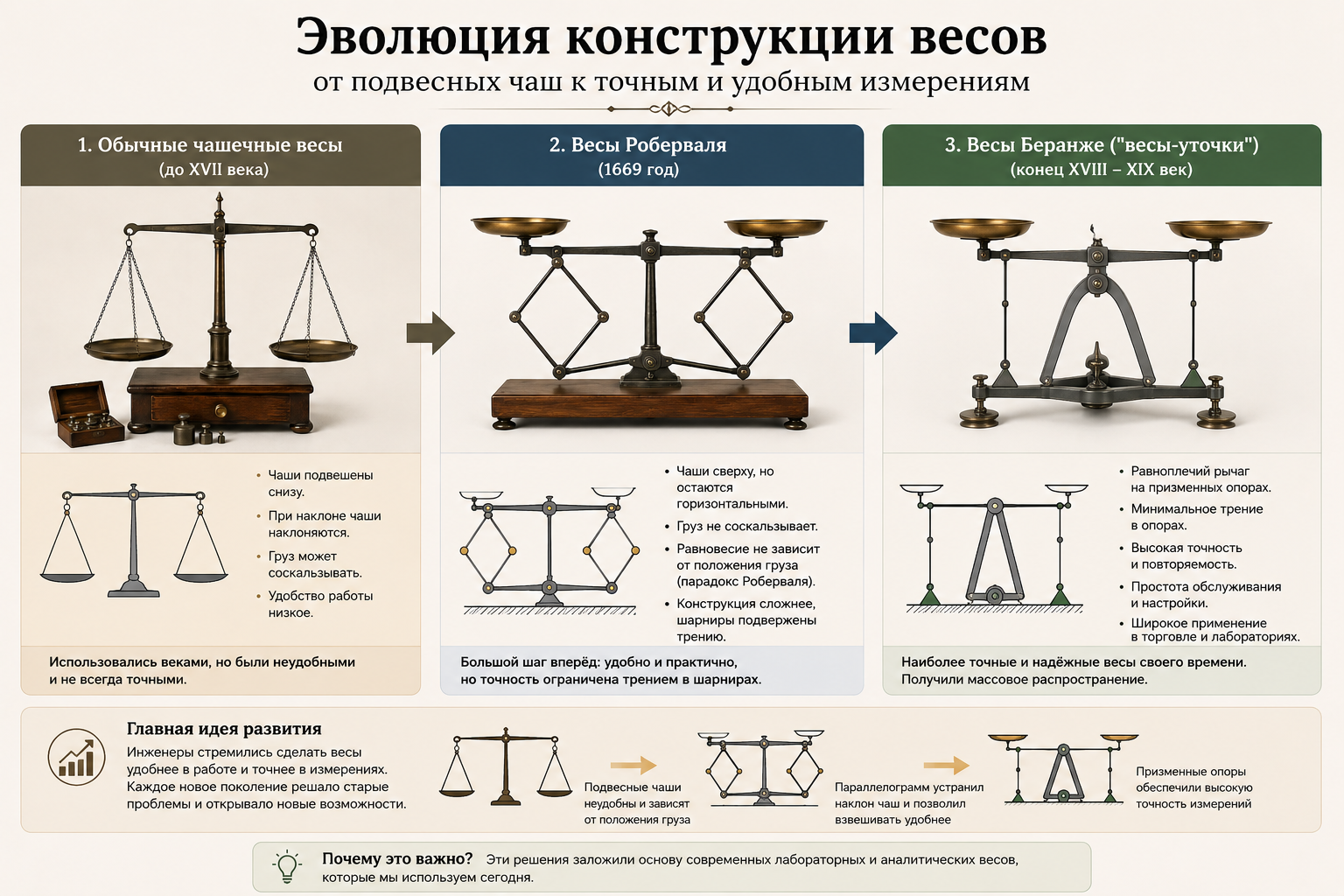

Рисунок 5. Эволюция конструкции весов: обычные чашечные → Роберваль → Беранже.
