ВЛК-500 / ВЛКТ-500 (лот 0180)

Номер лота: 0180
Производитель: Завод «Госметр», г. Ленинград / Тулиновский приборостроительный завод
Тип весов: Лабораторные весы (квадрантные, 4-го класса)
Модель: ВЛК-500 / ВЛКТ-500
Год выпуска: 1987
Заводской номер: №518

Карточка экспоната № 0180

Название: Лабораторные квадрантные весы 4-го класса ВЛК-500 / ВЛКТ-500
Год производства: 1987
Место производства: СССР (г. Ленинград — завод «Госметр», или пос. Тулиновка — Тулиновский приборостроительный завод)
Производитель: Завод «Госметр» (основной разработчик)

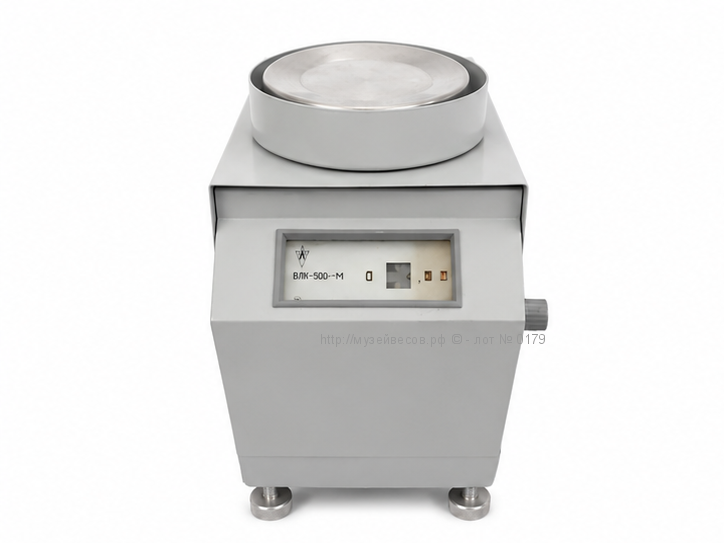

[Изображение: лабораторные квадрантные весы ВЛКТ-500 в металлическом корпусе серого цвета. На лицевой панели — маркировка «ВЛК-500», круглое смотровое окно, переключатели и тумблер. На шильдике — «ВЛКТ-500». Сверху — круглая чашка для взвешивания]

Загадка с маркировкой: два имени одного экспоната

Перед нами интересный экземпляр. На лицевой панели выбито «ВЛК-500», а на заводском шильдике указано «ВЛКТ-500». Что это значит?

Аббревиатура расшифровывается так:

ВЛК — Весы Лабораторные Квадрантные ;
ВЛКТ — Весы Лабораторные Квадрантные с Тарировкой (то есть с механизмом компенсации веса тары) .

По документации, весы ВЛК-500 не имели механизма компенсации тары, а ВЛКТ-500 — имели . Наш экземпляр, судя по внешнему виду и комплектации, относится ко второй модификации, но лицевая панель осталась от более ранней версии. Такое встречается на переходных сериях.

1987 год — время, когда завод «Госметр» уже освоил выпуск «тарированной» версии, но мог использовать старые корпуса или панели для экономии. Или, что ещё вероятнее, наш экземпляр — плод ремонта, о котором я расскажу чуть позже.

Весы, на которых держалась советская наука

Эти весы — настоящая рабочая лошадка советских лабораторий. Они относятся к 4-му классу точности по ГОСТ 24104-80 и предназначены для определения массы вещества при проведении анализов в различных отраслях народного хозяйства .

По конструкции это двупризменные весы с верхним расположением чашки . Принцип их работы основан на уравновешивании момента, создаваемого взвешиваемым грузом, отклонением квадранта и массой встроенных гирь . Звучит сложно, но на деле это означало одно: высокая точность и стабильность показаний.

Цена деления весов — 10 мг . Для своего времени — отличный показатель для лабораторных работ, не требующих аналитической точности, но нуждающихся в надёжности.

Технические характеристики

Параметр	Значение
Наибольший предел взвешивания	500 г
Цена деления шкалы	10 мг
Класс точности	4-й по ГОСТ 24104-80
Допускаемая погрешность взвешивания	±30 мг
Погрешность измерения по шкале	±20 мг
Диапазон измерения по шкале	0-100 г
Масса компенсируемой тары	до 100 г
Время успокоения колебаний	8 секунд
Габариты	370×210×330 мм
Масса весов	около 10 кг

История одной реставрации (или два в одном)

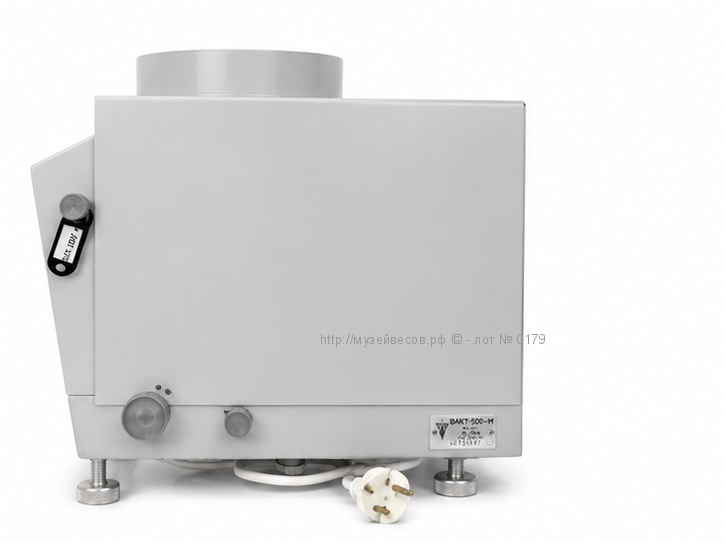

А теперь — самое интересное. Наш экземпляр — не просто весы, а свидетель сложной эпохи. Обратите внимание: на лицевой панели — ВЛК-500, на шильдике — ВЛКТ-500, а на самой панели выбито «ВЛКТ-500г-M 4класс е=50mg ГОСТ 24104-80 N513-IV87».

Откуда такое смешение? Ответ прост: 1990-е годы.

Это время, когда страна переживала дефицит всего — от спичек до запчастей для лабораторного оборудования. Весы ломались, а новых не было. И тогда в ход шло всё: корпуса от одних, механизмы от других, шильдики от третьих.

Наш экземпляр, вероятно, побывал в ремонте в одной из специализированных мастерских того времени. Например, в фирме «Весайленд» (ООО «Весайленд»), которая, кстати, существует до сих пор и занимается ремонтом и поставкой весов . В 1990-е такие мастерские были настоящей «скорой помощью» для лабораторий: они собирали рабочие приборы из двух-трёх нерабочих, меняли шильдики, перебивали номера. Главно было — чтобы весы работали и проходили поверку.

Вот и наш экспонат — результат такого «апгрейда». Корпус с маркировкой ВЛК, начинка от ВЛКТ, шильдик с одним номером, панель — с другим. Это не брак и не подделка. Это — живая история выживания советской науки в лихие 90-е. И такие весы — с «неправильной» маркировкой — сегодня особенно ценны для коллекционеров именно своей уникальной биографией.

Из истории производства

Модели ВЛК-500 и ВЛКТ-500 были разработаны ленинградским заводом «Госметр» и внесены в Государственный реестр средств измерений СССР ещё в 1976 году (рег. № 4873-76) . Позже производство части моделей было передано на Тулиновский приборостроительный завод (пос. Тулиновка) .

Весы выпускались по техническим условиям ТУ 25.06.1101-76 и соответствовали требованиям ГОСТ 19491-74 . Межповерочный интервал составлял 1 год — то есть каждый год представитель государственной метрологической службы приходил в лабораторию и проверял точность прибора эталонными гирями .

Принцип работы и применение

Работа с весами выглядела так:

Оператор открывал стеклянную витрину и помещал взвешиваемое вещество на верхнюю чашку.
С помощью ручек механического гиреналожения оператор подбирал встроенные гири.
На специальном делительном устройстве (оптическая шкала, проецируемая в окошко) оператор считывал доли грамма.
При взвешивании в таре оператор использовал механизм компенсации тары (кнопка или ручка, обнуляющая вес ёмкости).

Применялись такие весы:

в химических лабораториях — для взвешивания реактивов и навесок;
на фармацевтических производствах — для дозирования компонентов;
в пищевой промышленности — для контроля качества продукции;
в учебных лабораториях вузов и техникумов.

Знаете ли вы, что?

Весы ВЛК-500/ВЛКТ-500 — это квадрантные весы. Квадрант — это секторный противовес, который отклоняется вместе с коромыслом и создаёт уравновешивающий момент . Такая конструкция позволяет компактно разместить механизм и обеспечивает хорошую чувствительность.
Индекс «М» в маркировке на панели («ВЛКТ-500г-M») скорее всего означает модернизированные. Выпускалось несколько модификаций этих весов — для различных пределов взвешивания и с разной комплектацией .
Существовала также электронная модификация этих весов — ВЛКЭ-500г, оснащённая системой автоматического уравновешивания и цифровым отсчётным устройством . Такие весы были настоящей редкостью для своего времени и стоили огромных денег.
Стандарт ГОСТ 24104-80, под который выпускались эти весы, действовал более 20 лет и был заменён только в 2001 году на ГОСТ 24104-2001 .
Современным аналогом этих весов сегодня являются модели ВЛТЭ-510 и ВЛТЭ-510С производства той же заводской династии (ныне — «Тулиновский приборостроительный завод «ТВЕС») .

Что с ними сейчас?

Весы находятся в нашей коллекции и представляют особый интерес именно благодаря своей необычной «биографии» — сборке из двух разных приборов в сложные 1990-е годы. Они могут быть интересны:

кинематографу и фотостудиям — для съёмок сцен в советских лабораториях, аптеках, на производствах;
коллекционерам — как образец советского лабораторного приборостроения с уникальной историей реставрации;
музеям — для экспозиций, посвящённых истории науки, техники и… экономическим кризисам 1990-х;
оформлению интерьеров — в стиле «science», «советское ретро» или «лофт».
