ВЛР-20г

Номер лота: 0181
Производитель: Завод «Госметр»
Тип весов: Лабораторные весы
Год выпуска: 1975

ВЛР-20г (лот 0181)

Номер лота: 0181
Производитель: Завод «Госметр», г. Ленинград
Тип весов: Лабораторные весы (аналитические, равноплечие)
Модель: ВЛР-20г
Год выпуска: 1975
Заводской номер: №269

Карточка экспоната № 0181

Название: Лабораторные равноплечие весы ВЛР-20г
Год производства: 1975
Место производства: г. Ленинград, СССР
Производитель: Завод «Госметр»

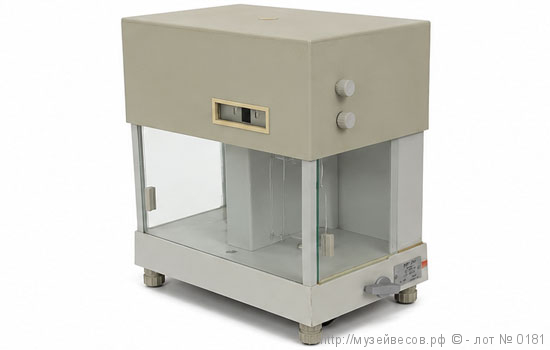

[Изображение: аналитические весы ВЛР-20г в застеклённой витрине серого цвета. Механизм заключён в металлический корпус с двумя боковыми сдвигающимися дверцами. На передней панели — смотровое окно со шкалой]

Точность уровня Госстандарта

Перед нами — образец советского точного приборостроения высшей пробы. Весы ВЛР-20г (ВЛР расшифровывается как «Весы Лабораторные Равноплечие») предназначены для определения массы вещества при проведении лабораторных анализов, а также для взвешивания драгоценных камней и металлов . Это подтверждает и запись в Государственном реестре средств измерений СССР под номером 5471-76 .

1975 год — время расцвета советской метрологической школы. Завод «Госметр» в Ленинграде (ныне Санкт-Петербург) был одним из ведущих предприятий по выпуску высокоточного весового оборудования . Такие весы можно было встретить в лабораториях научно-исследовательских институтов, на химических и фармацевтических производствах, в пробирных палатах и учебных лабораториях вузов.

Заводской номер №269 говорит о том, что модель была серийной, но при этом каждый экземпляр проходил тщательную калибровку и индивидуальную настройку.

Технические особенности

Согласно данным Госреестра, весы ВЛР-20г имеют следующие характеристики :

Наибольший предел взвешивания: 20 г
Цена деления шкалы: 0,1 мг (100 мкг) — это означает, что весы могли измерять массу с точностью до одной десятитысячной доли грамма
Дискретность отсчёта по делительному устройству: 0,025 мг (25 мкг) — ещё выше, чем цена деления шкалы
Класс точности: 2 по ГОСТ 24104-88

По конструкции весы представляют собой равноплечие двухчашечные весы с механическим гиреналежением на неполную нагрузку . Принцип действия основан на уравновешивании моментов, создаваемых измеряемым грузом и встроенными или накладными гирями.

Особенность этой модели — наличие оптического отсчётного устройства. На передней панели корпуса расположено смотровое окно, в которое проецируется шкала с показаниями. Стрелка имеет микрошкалу, что позволяет считывать результат с высокой точностью . В конструкции также используются воздушные демпферы (успокоители колебаний), которые гасят колебания коромысла и ускоряют процесс взвешивания.

Из истории производства

Завод «Госметр» в Ленинграде был основан в 1931 году и специализировался на выпуске высокоточных измерительных приборов: весов, гирь, динамометров и другого метрологического оборудования. Предприятие работало в тесном сотрудничестве с Всесоюзным научно-исследовательским институтом метрологии имени Д.И. Менделеева (ВНИИМ) .

Модель ВЛР-20г была впервые зарегистрирована в Госреестре в 1976 году . Производство велось по техническим условиям ТУ 25-06.1315-80 .

Весы этого типа использовались не только в лабораториях, но и служили эталонами массы 3 разряда — то есть сами применялись для поверки и калибровки других средств измерений .

Принцип работы и применение

Работа с весами выглядела так:

Оператор открывал боковую дверцу витрины и помещал взвешиваемое вещество на левую чашку.
На правую чашку оператор ставил эталонные гири из комплекта поставки.
С помощью ручек механизма гиреналежения оператор подбирал нагрузку.
По оптической шкале, проецируемой в смотровое окно, оператор считывал результат с точностью до 0,025 мг.

Применялись такие весы в самых ответственных областях:

Аналитическая химия — взвешивание реактивов и навесок для точного анализа;
Фармацевтика — дозирование компонентов лекарственных средств;
Ювелирное дело — определение массы драгоценных камней и металлов ;
Научные исследования — в лабораториях физики, химии, биологии;
Метрология — в качестве эталонов для поверки .

Состояние экспоната

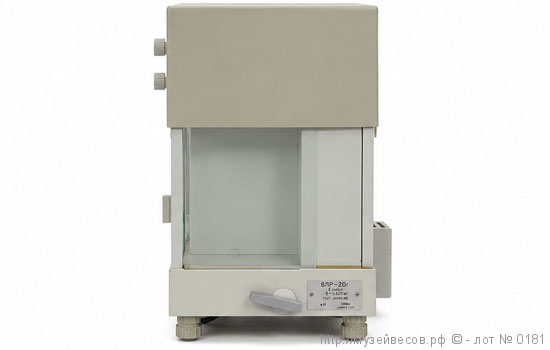

Экземпляр с заводским номером №269 выпуска 1975 года имеет хорошее коллекционное состояние. Механизм весов заключён в металлическую застеклённую витрину, которая защищает коромысло от воздушных потоков и пыли. Витрина имеет две боковые сдвигающиеся дверцы. На передней панели расположено смотровое окно, в правом поле которого — оцифрованная шкала .

В комплект поставки входили:

Комплект гирь по ГОСТ 7328-73 (типа Г-3-21111 — 10 штук);
Подпятники — 4 штуки;
Паспорт на весы;
Паспорта на гири .

Знаете ли вы, что?

Весы ВЛР-20г внесены в Государственный реестр средств измерений СССР под номером 5471-76 и имели обязательную ежегодную поверку (межповерочный интервал — 1 год) . Это означает, что каждый год представитель государственной метрологической службы приезжал в лабораторию и проверял точность этих весов эталонными гирями.
У этих весов существовали «старшие братья» — модели ВЛР-200 (на 200 г) и ВЛР-20кг (на 20 кг) . Последние были настоящими монстрами — их масса достигала 135 кг, а габариты — более метра в каждую сторону .
В конструкции весов используются синтетические корундовые подушки (опоры), на которые опираются призмы коромысла . Корунд — один из самых твёрдых материалов на Земле, он обеспечивает минимальное трение и износ, что критически важно для точности.
Весы ВЛР-20г использовались для взвешивания драгоценных камней и металлов . Это означает, что такие весы стояли в сейфовых комнатах Гохрана и на ювелирных заводах.

Что с ними сейчас?

Весы находятся в нашей коллекции и могут быть интересны:

кинематографу и фотостудиям — идеальный реквизит для сцен в научной лаборатории, аптеке, пробирной палате или ювелирной мастерской;
коллекционерам — как образец советского точного приборостроения высшего класса;
музеям — для экспозиций, посвящённых истории метрологии и лабораторного оборудования;
образовательным учреждениям — для демонстрации устройства аналитических весов на уроках физики, химии или метрологии.
